Пластинчатые теплообменники

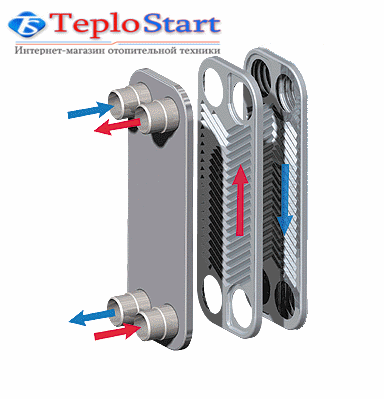

Пластинчатый теплообменник, как правило состоит из взаимосвязанных между собой тонких металлических пластин, соединенных вместе с рамой.

Для каждого пластинчатого теплообменника присуще специальное тиснение, в связи с чем ускоряется турбулентность жидкостей, что увеличивает общий коэффициент теплопередачи. Такая формовка пластин позволяет развивать достаточно высокую скорость циркулирующей жидкости при относительно низких скоростях потока.

Основным преимуществом пластинчатого теплообменника является тот факт, что такие теплообменники способны в два раза увеличить коэффициенты теплопередачи. Они изготавливаются из коррозионно-стойких пластин. Их эксплуатация, чистка или замена довольно-таки проста, а компактный дизайн позволяет не занимать большие площади. Компактная и герметичная структура даёт возможность широко использовать пластинчатые теплообменники практически везде. Преимуществом также является простота исполнения всех компонентов. Сегодня производители предлагают диапазон тепловой мощности в диапазоне от нескольких киловатт до десятков мегаватт. Диапазон рабочих же температур для этих устройств колеблется от десятков градусов ниже нуля до 100 и выше градусов по Цельсию.

, Пластинчатые теплообменники

Где заказать?

Заказать всегда можно в популярном магазине в Украине Теплостарт. Успех «Teplostart» обусловлен сочетанием очень высокого качества предлагаемых теплообменников, которые отвечают требованиям современного потребителя. Вся предлагаемая продукция Теплостартом являются инновационной и надежной, а реализуется по низкой цена в сочетании с высоким качеством. Сотрудники теплостарт с радостью ответят на все вопросы, связанные с выбором соответствующего оборудования.

Основные виды

Выбор теплообменника определяется требуемой на выходе температуры тепла и допустимой величины потерь давления. От количества пластин, общих размеров и габаритов зависит и эффективная работа теплообменника.



, Пластинчатые теплообменники

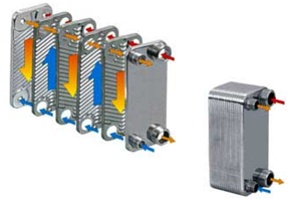

Пластинчатые теплообменники разборные

Характерной особенностью является то, что в таком теплообменнике пластины расположены меж двух рамок. В следствии такой вот структуры теплообменник можно в любой момент демонтировать, с тем чтобы проверить поверхность внутренних пластин или для провидения ещё более тщательной очистки. Еще одним ключевым преимуществом является тот факт, что можно увеличить или же уменьшить общее количества пластин, в основном для изменения основных рабочих параметров.



, Пластинчатые теплообменники

Пластинчатые теплообменники паянные
Характерна та же конструкция, что в описанного выше, за исключением того, что пластины спаяны. В данном случае более компактный по отношению к разборным. Максимально допустимые параметры паяного теплообменника — выдерживание до 60 бар и 200°С.



, Пластинчатые теплообменники

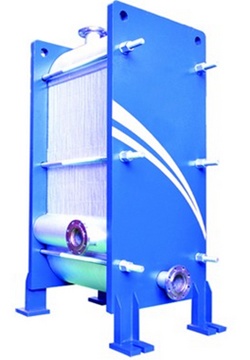

Пластинчатые теплообменники сварные

Задействуется в тех случаях, когда температура жидкости выше 180°C. Параметры сварных теплообменников составляет выдерживание 35 бар и 350°С.

Эксплуатация пластинчатых теплообменников

В процессе работы важно избежать коррозии. Это особенно важно для теплообменников, используемых в отопительных системах. Особенно, это касается паяных теплообменников где в качестве припоя производителем была использована медь. Наиболее важными действиями, которые могут снизить риск коррозии меди, является снижение содержания кислорода в воде менее чем 0,02 мг/л воды, содержание рН менее 10 и низкая концентрация аммиака и сульфатов. Негативно оказывают воздействия на устойчивость к коррозии оборудования из нержавеющей стали, в случае если в воде присутствует хлорид и кислород. С увеличением содержания кислорода увеличивается скорость коррозии нержавеющей стали.

Со временем теплообменник нуждается в очистке, в удалении накипи. В данном случае обменники должны быть очищены в соответствии с инструкциями производителя. После очистки оборудование надлежит промыть большим количеством чистой воды, в некоторых случаях следует прибегнуть к химической очистке, специальными средствами которые позволяют нейтрализовать кислотный налет. Химическую очистку следует проводить на регулярной основе, чтобы предотвратить значительное засорение каналов и тем самым увеличить эффективность теплообменника.
